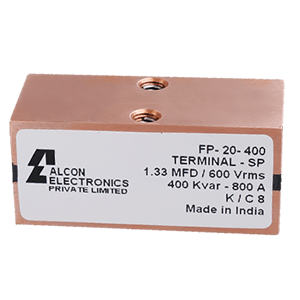

FP-10-400

Cet isolant minéral naturel possède des propriétés diélectriques exceptionnelles qui sont idéales pour les condensateurs à longue durée de vie et à haute stabilité, avec une faible perte à toutes les fréquences et une rigidité diélectrique élevée. Ce type de condensateur est particulièrement utilisé pour les applications à haute fréquence et les lignes à retard, les circuits oscillants, les dispositifs d'émission et les calibrateurs.

La technologie des condensateurs diélectriques au mica permet de concevoir plusieurs applications personnalisées, notamment

• Condensateurs haute tension (jusqu'à 50 kV)
• Condensateurs haute température (jusqu'à 250°C)
• Condensateurs de précision (jusqu'à ± 0,1 %)
• Condensateurs à haute stabilité (- 20 + 30 ppm/°C)
• Condensateurs haute fréquence (jusqu'à plusieurs GHz).

La plupart de ces condensateurs sont fabriqués conformément aux spécifications NF-C-83120, MIL-C-5 et MIL-PRF-39001.

Les condensateurs au mica se distinguent par les caractéristiques suivantes :

• Performance en température
• Faible perte à toutes les fréquences
• Résistance diélectrique élevée
• Stabilité dans le temps

Les condensateurs au mica argent offrent une stabilité supérieure et une faible perte lorsqu'ils sont utilisés dans des circuits de puissance RF qui nécessitent des plages de pico farad (pF) et de nano farad (nF) faibles. Les anciens condensateurs argent-mica étaient fabriqués en couches de mica et d'argent, mais ces couches laissaient de la place pour des espaces d'air qui réduisaient la stabilité et pouvaient également créer des ruptures de tension dans l'assemblage.

La fabrication moderne utilise de l'argent plaqué sur des couches de mica, éliminant ainsi les espaces. Lorsque le nombre de couches souhaité est atteint, l'assemblage est recouvert d'une résine époxy ou céramique. Le revêtement réduit la rupture des couches et protège l'assemblage de l'humidité et des particules qui pourraient interférer avec la valeur de la capacité.

Les condensateurs au mica sont utiles dans les circuits de filtrage des ondulations et se retrouvent souvent dans les circuits à constante de temps, de couplage ou de résonance. Outre les circuits radio, ils sont utilisés dans les émetteurs de télévision et les circuits d'amplification de la télévision par câble. Le Mica est également un choix supérieur dans l'inversion de haute tension et la conversion d'énergie pour les applications de snubber absorbant l'énergie avec des capacités allant jusqu'à 10 nF.

Les condensateurs standard en mica argenté sont normalement conçus pour supporter des tensions de 100 à 1000 volts. Les applications d'émetteurs RF à haute tension peuvent exiger des tolérances plus élevées. Les condensateurs en mica sont disponibles pour des tensions allant jusqu'à 20kV.

Notre équipe d'ingénieurs experts peut créer le condensateur en mica avec les caractéristiques dont vous avez besoin. Envoyez-nous votre dessin ou votre fichier et nous travaillerons avec vous pour fabriquer la taille, le type de fil et la capacité que vous souhaitez.
